В секторе 5 отображается кардиоинтервалограмма (КИГ), которая отражает динамику RR-интервалов (рис.2.18b). Про КИГ мы уже упомянули, когда рассказывали о ВСР. Эта кривая – наглядная иллюстрация ВСР в целом. Давайте рассмотрим ее по подробней.

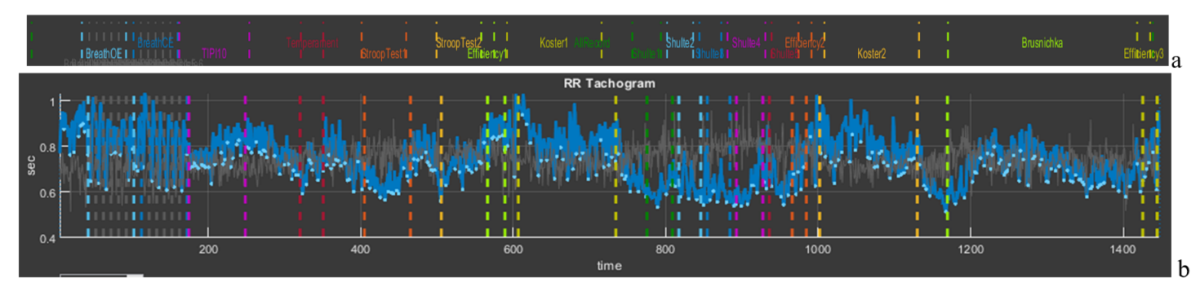

Рисунок 2.18. Кардиоинтервалограмма за весь период исследования.
По горизонтальной оси («time») откладывается время исследования, по вертикальной величина RR-интервала (на нашем рисунке от 1с до 0,4 с). Обращаем Ваше внимание, что чем короче RR-интервал, тем чаще ЧСС, и наоборот (1с соответствует 60 уд/мин, 0,4с – 150 уд/мин). Поэтому к этой кривой нужно еще привыкнуть, чтобы ее корректно трактовать: кривая КИГ поползла вверх, значит сердце стало биться реже, вниз – быстрее. Еще несколько моментов для оценки кривой сектора 5: широкая кривая – высокая ВСР, узкая – низкая; плоская кривая – инертная регуляторная система, обеспечивающая работу сердца, явные колебания уровня RR-интервалов (как это на рис. 2.18) – подвижная.
Напоминаем также о цветовой маркировке этапов исследования. Для лучшего преставления, где какие этапы, мы рисунок 2.18 дополнили рисунком 1.5 из страницы «Time domain» (рис.2.8a). Обратим Ваше внимание на этапы с медленным дыханием (6 дыхательных движений в минуту), этап на скорость нажатия клавиши контроллера («Temperament»), этапы с когнитивной нагрузкой («Stroop» 1,2, «Shulte» 1-5 и «Brusnichka») и этапы, где респонденту было предложено отдохнуть («Koster» 1 и 2). К рисунку 2.18b мы еще вернемся в следующей главе, пока же только обращаем внимание как меняется длительность RR-интервалов, а, следовательно, и ЧСС.
И еще давайте закрепим на примере этого сектора работу с функциональными заначками. Подведем курсор к верхнему правому углу и выберем «Zoom In» (рис.2.19a). Теперь выделим по горизонтали этап медленного дыхания с открытыми глазами «BreathOE», промаркированными голубыми пунктирными вертикальными линиями. В результате на нашем экране в секторе 5 выделен только этот этап (рис.2.19b). Видно, как «раскачалась» ВСР на фоне такого дыхания, особенно в его начале (зависимость ВСР от дыхания – явление нормальное и называется дыхательной аритмией). Теперь нажимаем на «Restore View», КИГ возвращается к первоначальному виду и выбираем теперь этап медленного дыхания с закрытыми глазами «BreathCE» (рис.2.19 c). Если сравнить этапы медленного дыхания с открытыми и закрытыми глазами, то обращает на себя внимание, что во время закрытых глаз ВСР более стабильна и на всем протяжении совпадает с фазами дыхания. Однако если мы отметим опорные точки на кривой (в нашем случае мы выбрали самые низкие значения волны дыхательной аритмии) в начале теста и в конце с помощью значка «Data Tips», то увидим, что RR-интервал уменьшается с 0,708 с (или ≈85 уд/мин) до 0,604 с (или ≈ 99 уд/мин) (рис.2.9c), т.е. и без того учащенное сердцебиение начинает биться еще чаще. Можно предположить (подчеркиваем, «предположить»), что тест с управляемым медленным дыханием респонденту дается с напряжением, однако система регуляции сердечного ритма реагирует на медленное дыхание с частотой 6 дыхательных движений в минуту: между вертикальными пунктирными синими линиями (длительность этапа «BreathCE» 1 минута) видны 6 волн колебаний длительности RR-интервалов, что свидетельствует об относительно синхронной «работе» систем внешнего дыхания и управления сокращениями сердца (рис.2.19c).

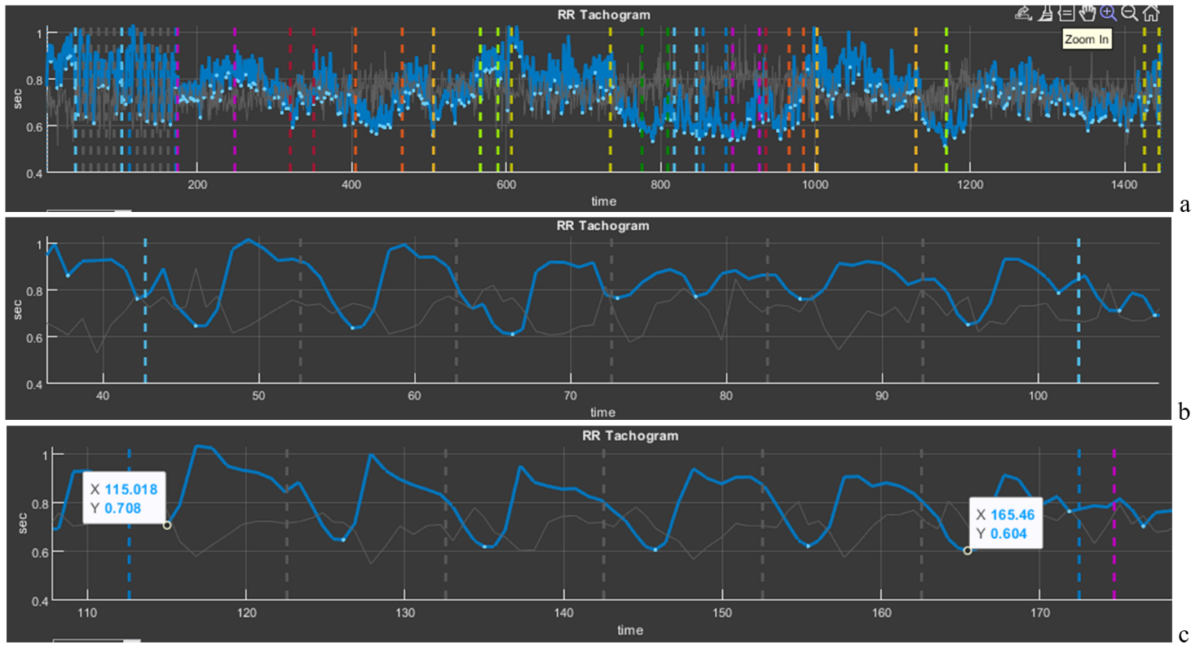

Рисунок 2.19. Выделение кардиоинтервалограмм на этапах медленного дыхания (пояснения в тексте).
Выше мы привели скромный пример возможности трактовки данных физиологического ответа человека на задания в VR (в наших примерах это реакция на тесты в Rozoom Lab), которые можно сделать с помощью Rozoom Explorer. Более детально и подробно мы «поработаем» с примерами в следующей главе.
Обратите внимание, что сектор 5 связан с сектором 8: выделение участка КИГ в секторе 5 приводит к выделению на экране этого же участка в секторе 8. Также как и выделение участка графика в секторе 8 приведет к выделению этого же участка на экране в секторе 5.
