Сектор 6 по умолчанию отражает спектрограмму динамики RR-интервалов за весь период исследования (рис.2.20). Спектрограмма – это графическое представление проведенного спектрального анализа последовательного ряда RR-интервалов. Если посмотреть на КИГ (рис. 2.18), то видно, что величины RR-интервалов колеблются, а сама КИГ состоит как из быстрых колебаний, таки и медленных. Спектральный анализ позволяет выявить какие частоты вносят наибольший вклад в рисунок кардиоинтервалограммы. Все возможные частоты (см. горизонтальную шкалу на рис. 2.20) умещаются в диапазоне от 0 до 0,5 Герц (Гц). Классически выделяются: очень низкий диапазон частот или VLF (до 0,04Гц), диапазон низких частот или LF (от 0,04Гц до 0,15Гц) и диапазон высоких частот или HF (свыше 0,15Гц). Спектральный анализ наиболее информативен, когда длительность записи ЭКГ в определенном стационарном состоянии от 5 мин и более.
В условиях тестирования в Rozoom Lab записи короткие. Поэтому в секторе 6 оцифрованы только низкочастотный (LF), высокочастотный (HF) диапазоны и их соотношение (рис. 2.20).

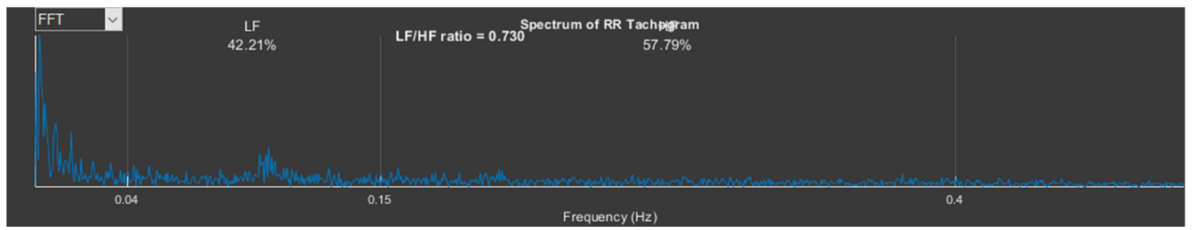

Рисунок 2.20. Спектрограмма динамики RR-интервалов за весь период тестирования в Rozoom Lab.
Напоминаем, что с сектором 6 связана работа в секторе 1, например: активация в секторе 1 этапа «BreathOE» приведет к перерасчету спектрограммы только для этого этапа (рис.2.3). Рассмотрим получившуюся спектрограмму поближе (рис.2.21).

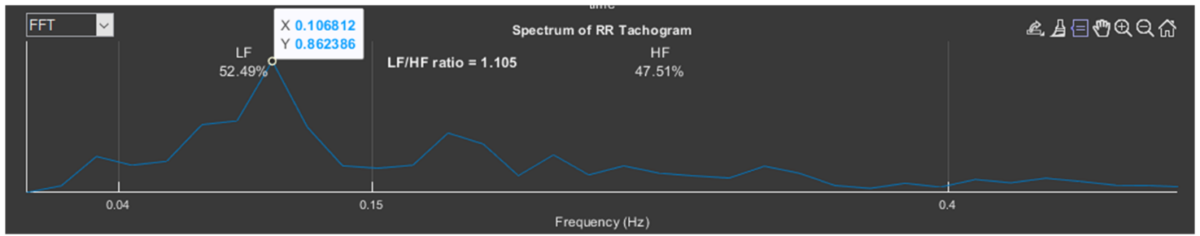

Рисунок 2.21. Спектрограмма динамики RR-интервалов этапа «BreathOE».
Обращаем внимание, что на спектрограмме отмечается небольшое доминирование низкочастотного диапазона (52,49%), что отразилось и ни соотношении LF/HF (оно больше 1). С помощью «Data Tips» выделим пик на спектрограмме: частота — 0,107Гц (или 6,4 в мин); амплитуда — 0,862 ms2. А теперь посмотрим на рисунок 2.19a. Так выглядит последовательный ряд RR-интервалов, по которому и построена эта спектрограмма. Как мы помним эта связано с заданием медленного (6 дыхательных движений в минуту), ритмичного, навязанного дыхания с открытыми глазами. Идеальное выполнение этого теста предстало бы в форме высокоамплитудной синусоидоподобной кривой КИГ с 6 волнами. График КИГ, представленный на рисунке 2.19a напоминает такую кривую весьма отдаленно, что и подтверждается с помощью спектрального анализа: умеренное преобладание LF, частотная характеристики пика на спектрограмме несколько отличается от частоты навязанного ритма (0,1Гц), амплитуда пика меньше 1.
Этот пример также только для знакомства со страницей «Cardio domain». Детали и подробности мы рассмотрим в следующей главе.
В верхнем левом углу сектора 6 расположено окошко, с помощью которого можно спектрограмму заменить на гистограмму углов на диаграмме рассеивания, которая размещена в секторе 7. Для этого необходимо активировать перечень выбора изображения в секторе 6: FFT (Fast Fourier transform – быстрое преобразование Фурье) – для выбора спектрограммы; «angles» — для выбора гистограммы углов (рис. 2.22a). По умолчанию в секторе отображается спектрограмма, если же мы «angles», то — гистограмма (рис. 2.22b). Шаг нашей гистограммы 10⁰, высота столбика – это количество углов, которое было зарегистрировано в этом диапазоне (рис.2.22c: диапазон 20-30⁰ — 1 угол, 80-90⁰ — 9). Гистограмма наглядно показывает каких углов больше было на том этапе, которое активировано в секторе 1 (рис.2.3b). На рисунке 2.22b хорошо видно, что во время этапа «BreathOE» больше было углов, превышающих 90⁰. Считается, что при активации симпатической нервной системы плотность гистограммы смещается в левую сторону, т.е. в сторону острых углов.

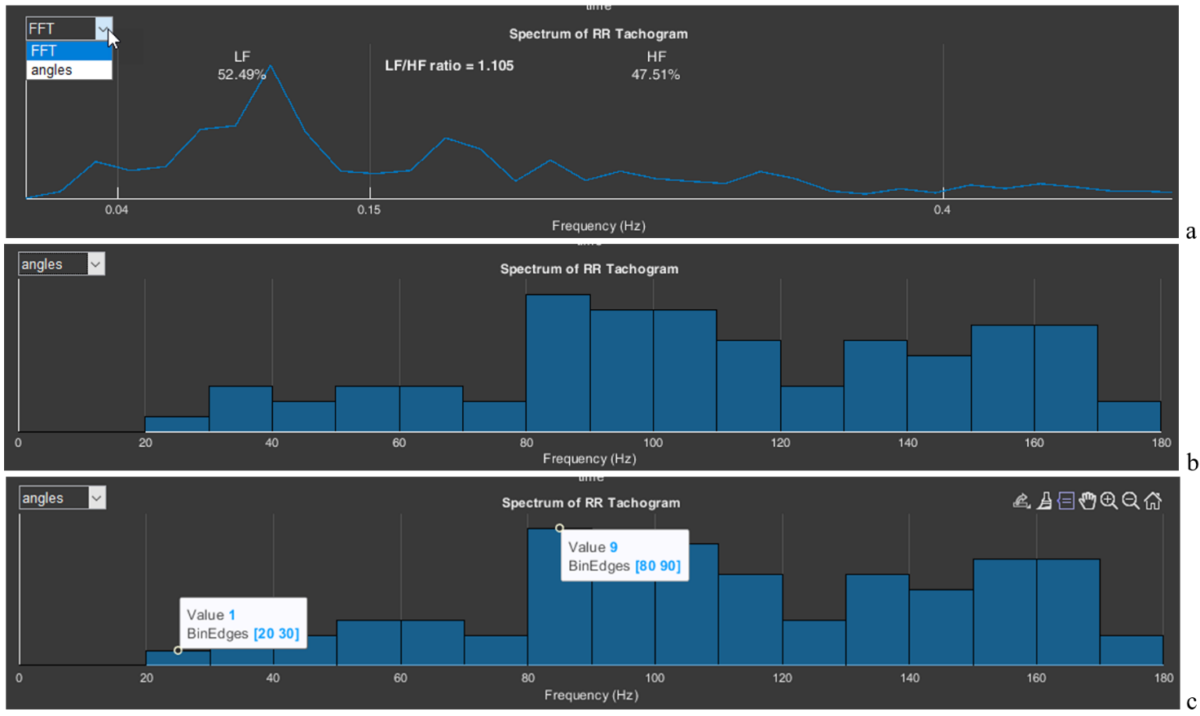

Рисунок 2.22. Этапы смены спектрограммы на гистограмму углов на диаграмме рассеивания (пояснения в тексте).
Этот подход оценки ВСР является одним из геометрических методов.
